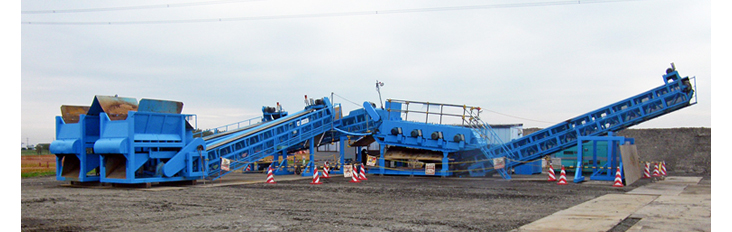

土質改良施工機械
| 機械名称 |
規格 |
| 万能土質改良機 |
モータ容量：22kW×4 攪拌軸寸法：1mφ×1m巾(1軸あた
り) |
| 土砂ホッパ(掻き出し装置付き) |
モータ容量：7.5kW ホッパ容量：2m3 |
| 計量コンベア(計量装置付き) |
モータ容量：7.5kW ベルト寸法：750mm巾×10m |
| 投入コンベア |
モータ容量：5.5kW ベルト寸法：750mm巾×7m |
| 排出コンベア |
モータ容量：7.5kW ベルト寸法：750mm巾×10m |
| 固化材ホッパ |
モータ容量：7.5kW ホッパ容量：1.5m3 |

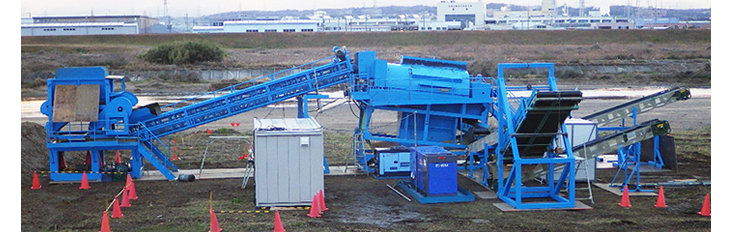

表土分別施工機械
BD1500
| 機械名称 |
規格 |
| 表土分別装置(BD1500) |
ドラム |
モータ容量：7.5kW 内径：1500mm 長さ：4000mm 網目：40mm |
| 回転軸 |
モータ容量：37kW 軸径：90mm |
| 土砂ホッパ(掻き出し装置付き) |
モータ容量：7.5kW ホッパ容量：2m3 |
| 投入コンベア |
モータ容量：7.5kW ベルト寸法：750mm巾×10m |
| 排出コンベア(アンダー材) |
モータ容量：3.7kW ベルト寸法：750mm巾×10m |
| 排出コンベア(オーバー材) |
モータ容量：2.2kW ベルト寸法：600mm巾×7m |
| 分別コンベア |
モータ容量：1.5kW ベルト寸法：600mm巾×5.7m(2連) |
| 固化材ホッパ |
モータ容量：7.5kW ホッパ容量：1.5m3 |
クルリンパ
-
仕様
| 機械名称 |
規格 |
表土分別装置
（クルリンPA） |
ドラム |
モータ容量：3.7kW 網目：40㎜
内径：1500㎜ 長さ：2100㎜ |
| 回転軸 |
モータ容量：7.5kW |
地盤改良施工機械
スタビライザー
-
仕様
| 諸元 |
単位 |
KTS-400型 |
KTS-600型 |
PM-500型 |
| 全長 |
mm |
6,300 |
9,450 |
8,670 |
| 全幅 |
mm |
2,480 |
2,920 |
2,480 |
| 全高 |
mm |
2,620 |
2,820 |
2,540 |
| 混合幅 |
mm |
2,000 |
2,050 |
2,000 |
| ロータ回転数 |
rpm |
0～120 |
120 |
0～110 |
| 最大混合深 |
mm |
450 |
700 |
400 |
| 作業速度 |
m/h |
0～500 |
0～600 |
0～300 |
| タイン本数 |
本 |
32 |
32 |
87 |
| 定格出力 |
ps/rpm |
65/2,300 |
210/2,200 |
380/2,100 |
| リッパ本数 |
本 |
6 |
5 |
— |
| スライド量 |
mm |
— |
左右500 |
左右500 |
ロータ
取付型式 |
— |
リヤー
ローター |
フロント
ローター |
センター
ローター |
ロータ
駆動型式 |
— |
油圧駆道 |
油圧駆道 |
油圧駆道 |
| 総重量 |
kg |
9,000 |
21,000 |
21,000 |
|---|

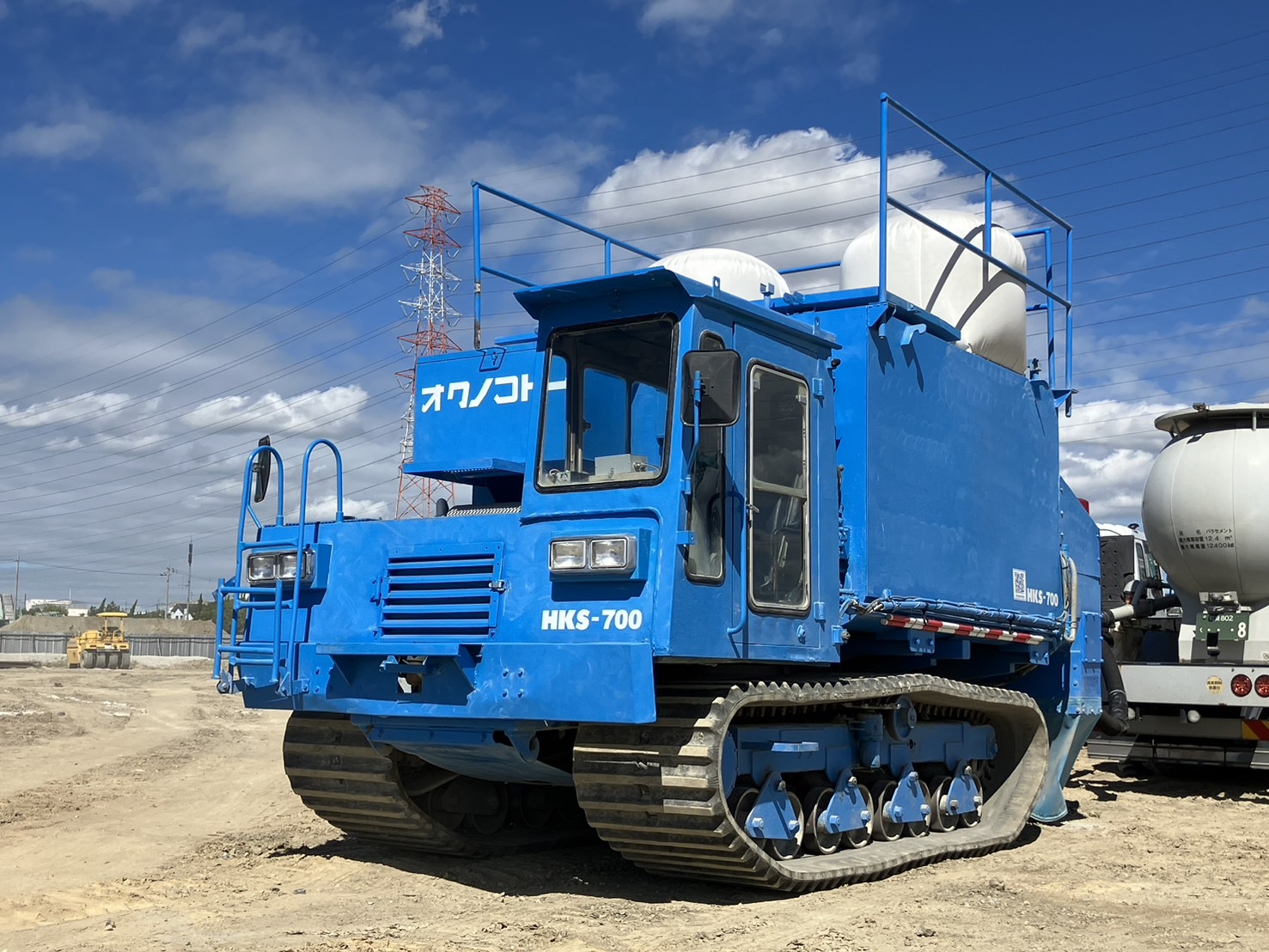

散布機
-
仕様
| 諸元 |
単位 |
HKS-600型 |
HKS-700型 |
| 全長 |
mm |
6,000 |
6,000 |
| 全幅 |
mm |
2,500 |
2,500 |
| 全高 |
mm |
2,800 |
2,800 |
| 定格出力 |
ps/rpm |
133/2,500 |
133/2,500 |
| 散布量 |
kg/m2 |
5～60 |
5～60 |
| 散布幅 |
mm |
600～2,400（6段階） |
600～2,400（6段階） |
| ホッパー容量 |
m2 |
6 |
7 |
| 散布速度 |
m/min |
10～100 |
10～100 |
| コンベア速度 |
— |
— |
— |
| スクリュー回転数 |
rpm |
0～50 |
0～50 |
| 総重量 |
kg |
11,000 |
11,000 |
|---|
ミキシングフォーク
-
仕様
-
0.25m3用
0.45m3用
0.7m3用
